Push. Pull. Bloquear. Hold.
La mayoría de los cilindros hidráulicos hacen una o dos de estas cosas. Éste hace los cuatro — y los hace hasta 100 toneladas.
El circuito de doble efecto impulsa el cilindro tanto en extensión como en retracción bajo plena potencia hidráulica, lo que le brinda un control preciso en ambas direcciones de movimiento. La tuerca de seguridad mecánica mantiene la carga en su posición después de levantarla, sin depender de la presión hidráulica para mantener esa posición. Para trabajos que requieren levantar a una altura exacta y mantenerla allí — elevación de puentes, instalación estructural, alineación de equipos, mantenimiento de maquinaria pesada — esta combinación de control hidráulico y retención mecánica es lo que separa una herramienta que puede hacer el trabajo de una que no puede.

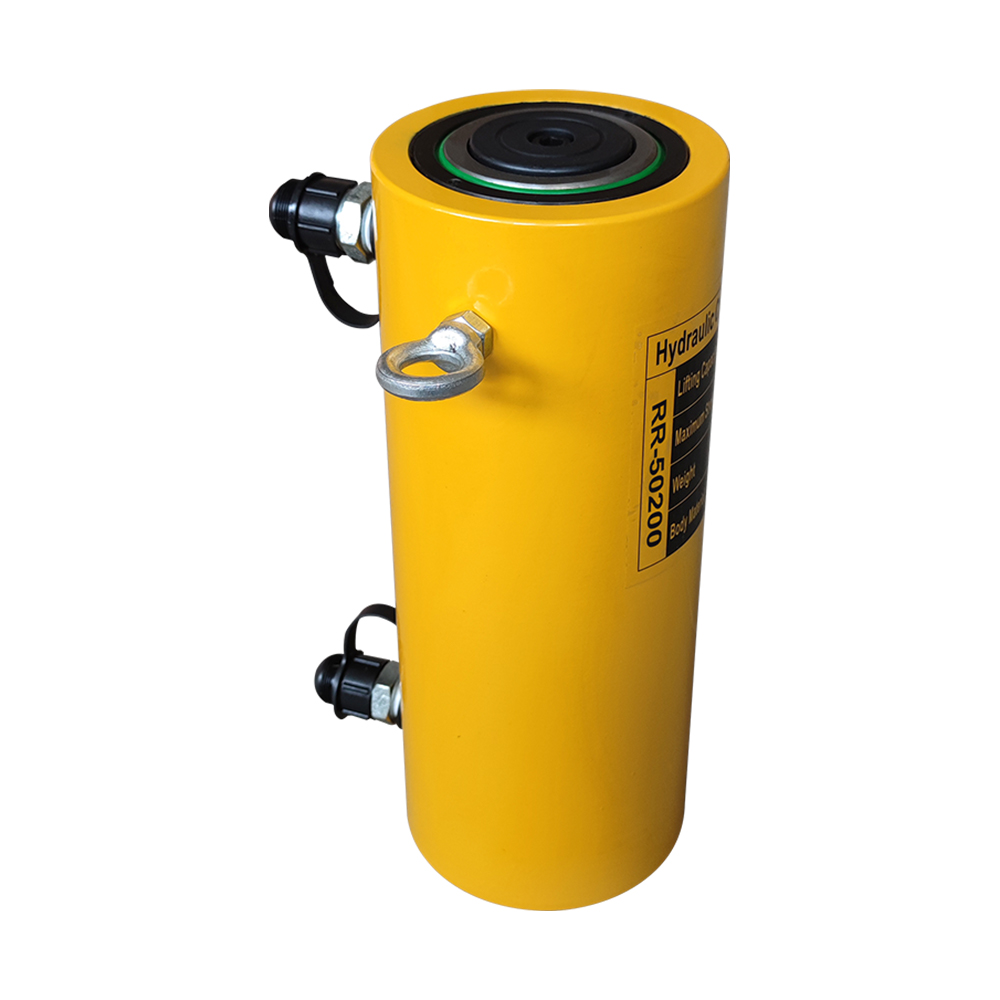

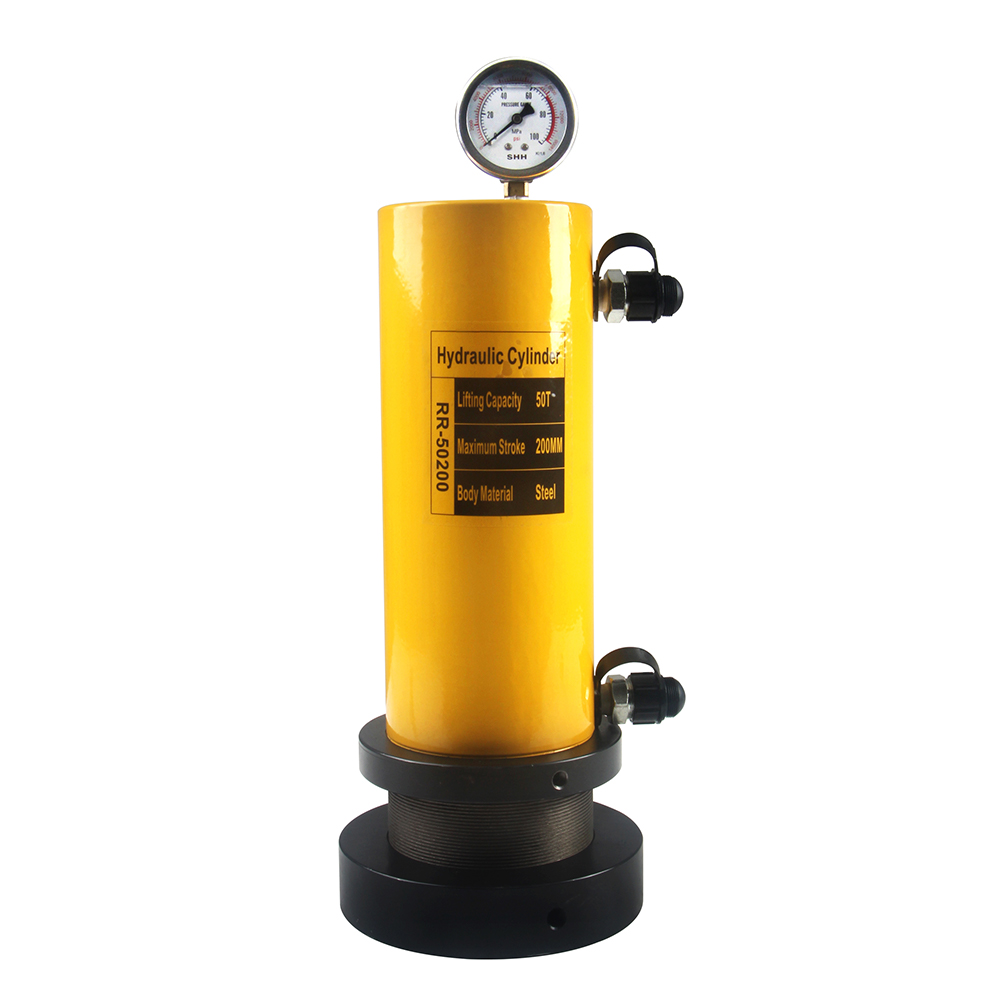

50 Ton — La opción más portátil de la gama. Circuito de doble efecto, carrera de 200 mm, conector rápido de doble bucle. Para elevación industrial pesada, donde el control hidráulico bidireccional completo es la prioridad.

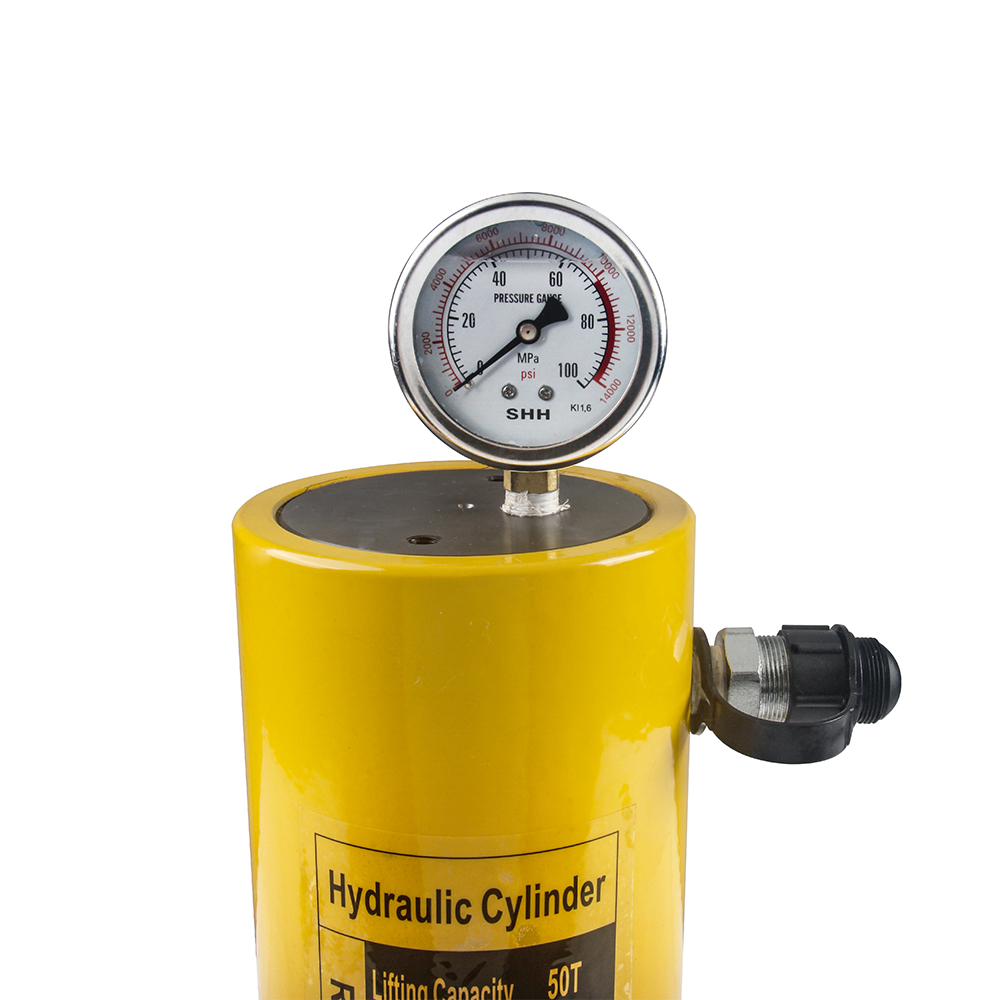

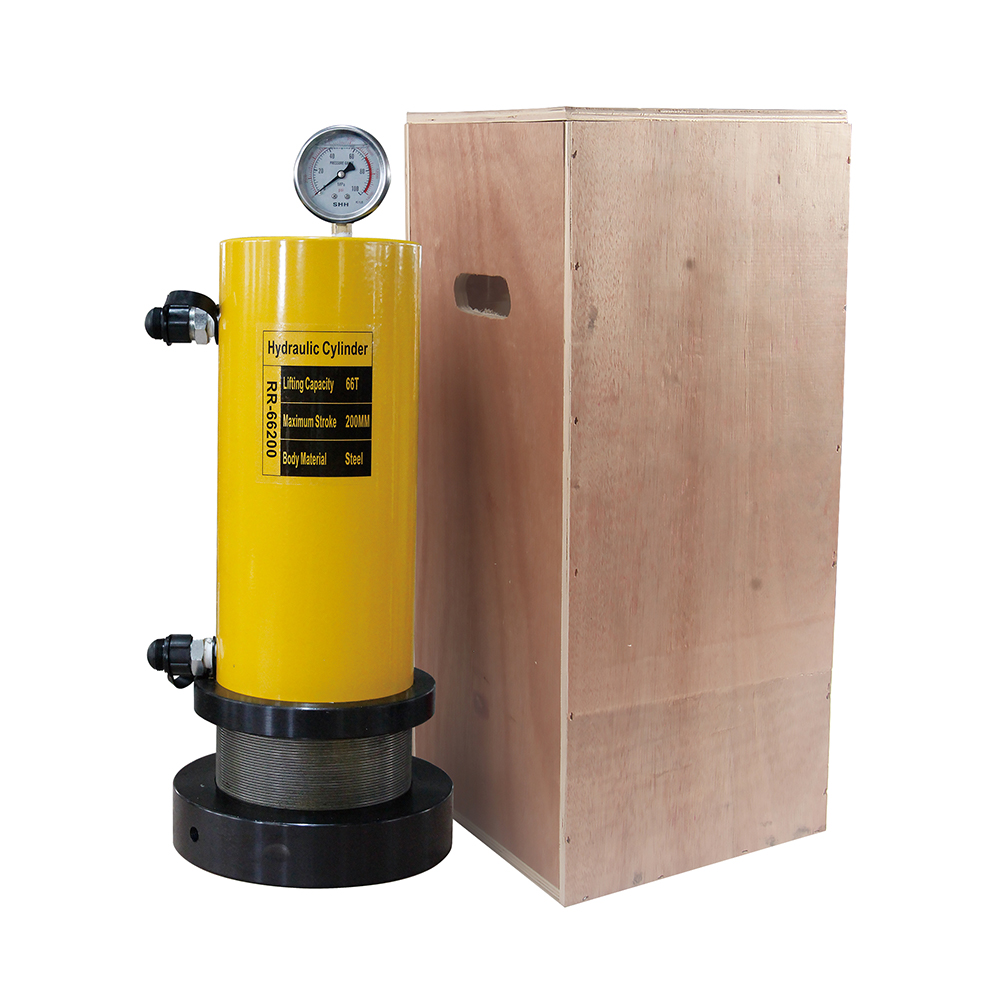

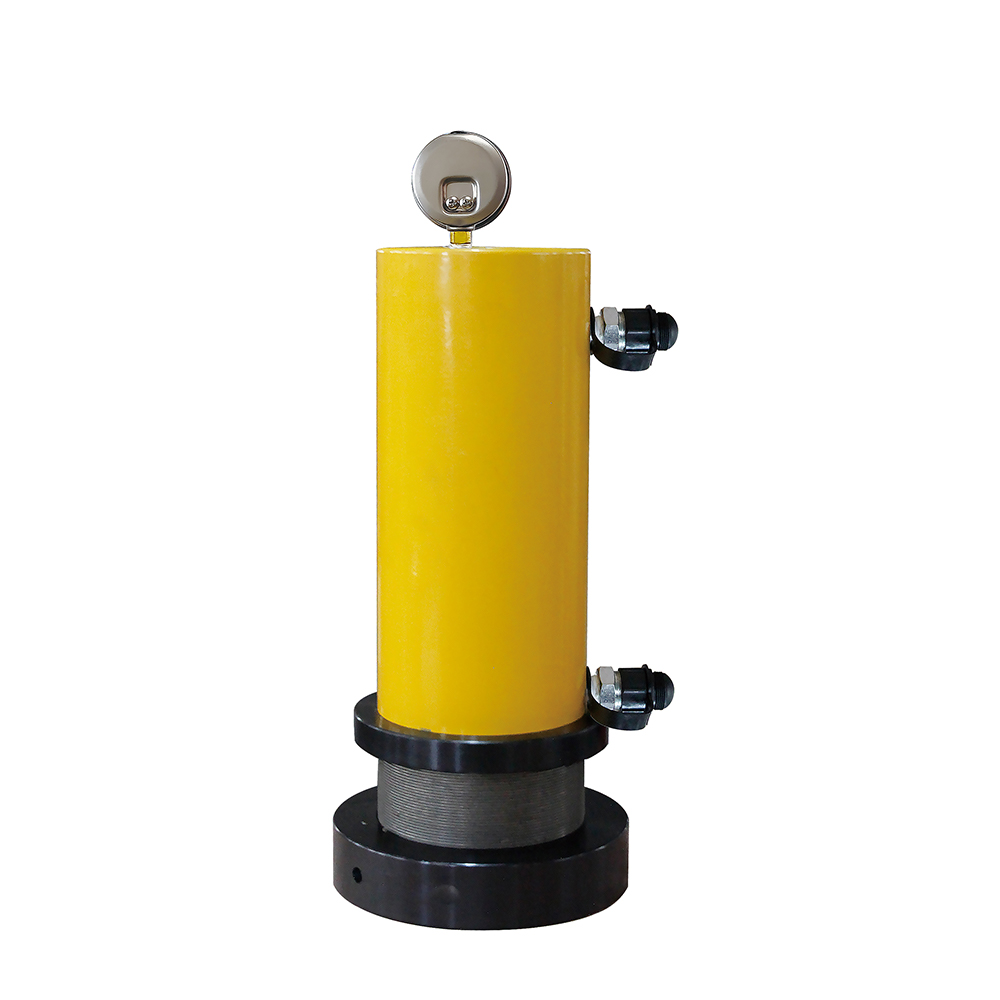

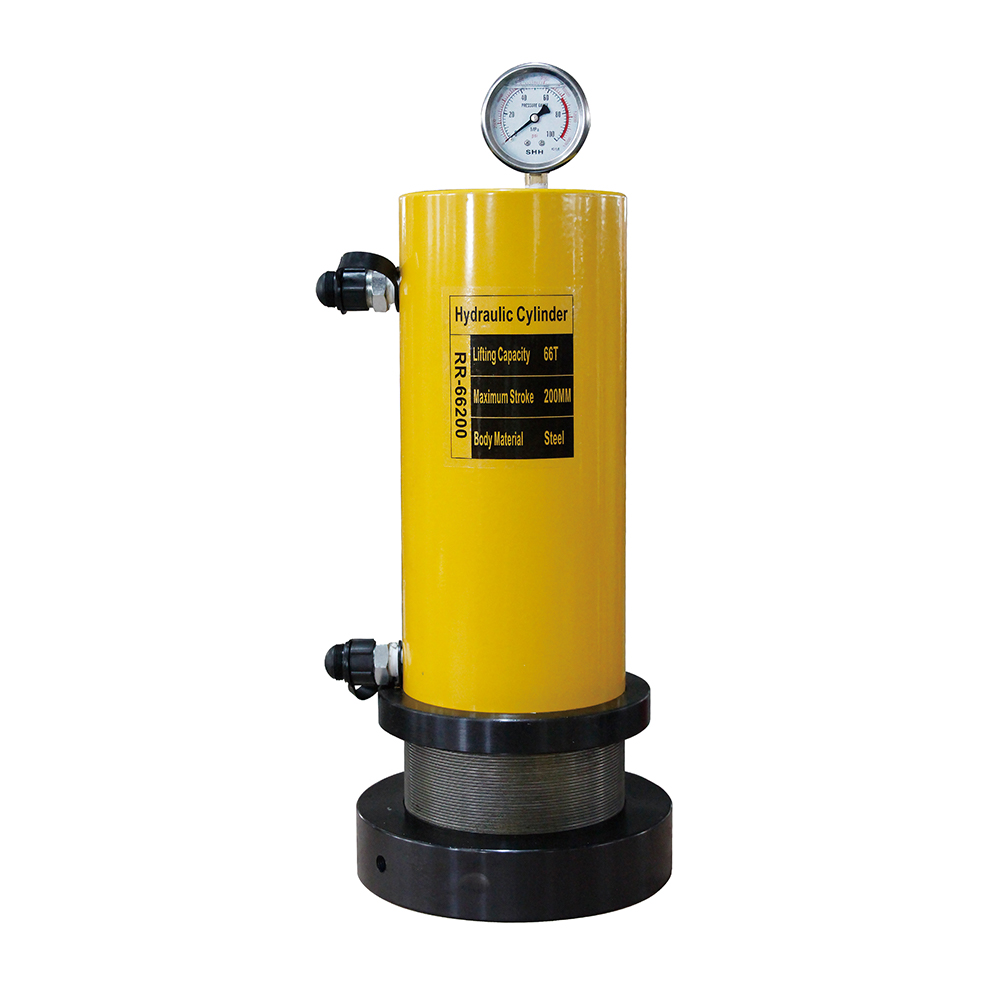

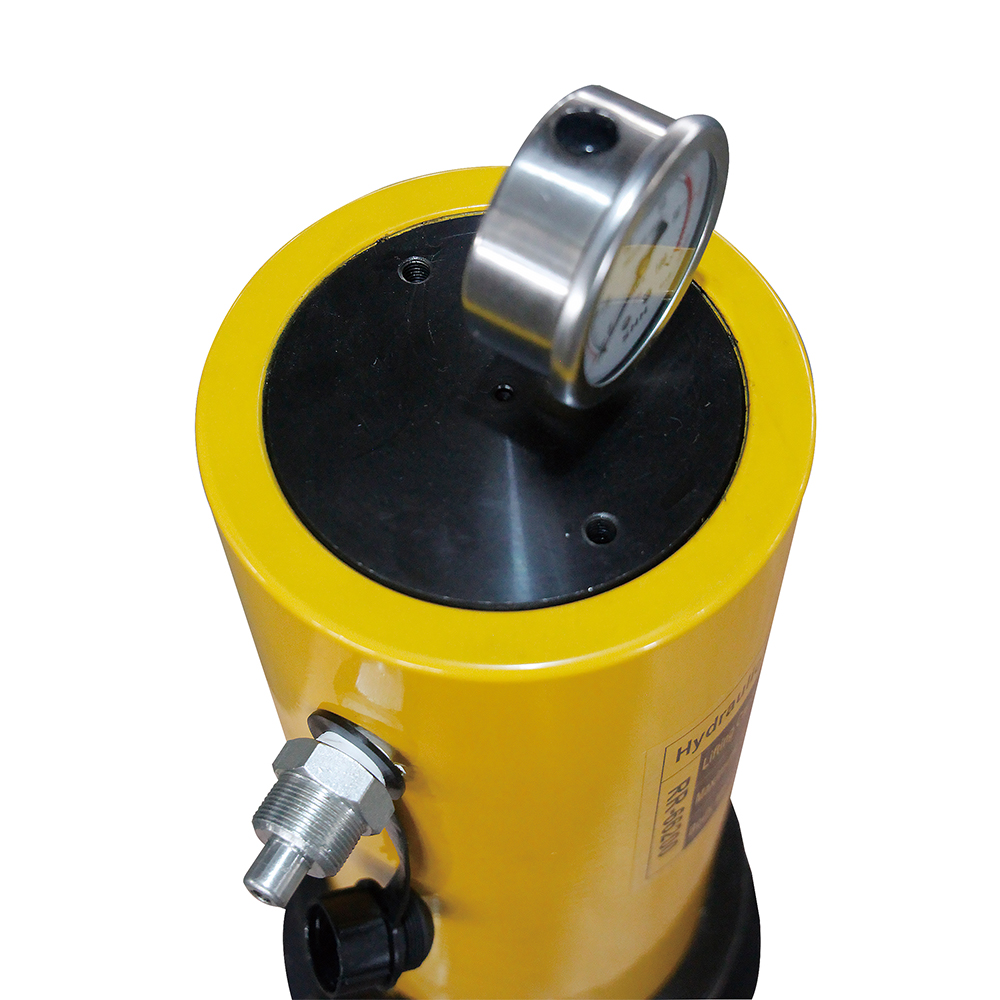

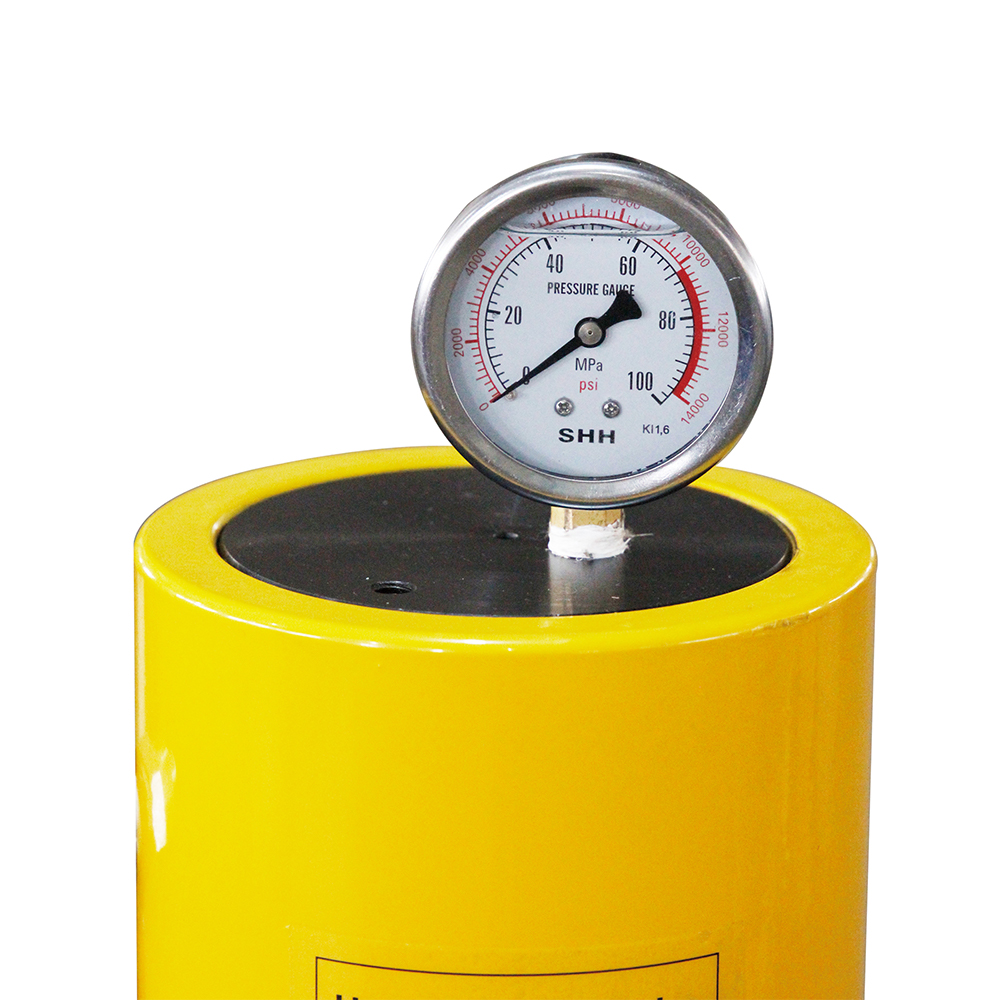

66 Ton — Estructura de tuerca de seguridad para sujeción mecánica de carga después de la elevación. Manómetro a prueba de golpes incorporado. Acoplador macho NPT de 3/8" con tapa antipolvo. Embalaje tipo caja de madera para protección durante el transporte y almacenamiento. El primer paso hacia un soporte de carga serio y de larga duración.

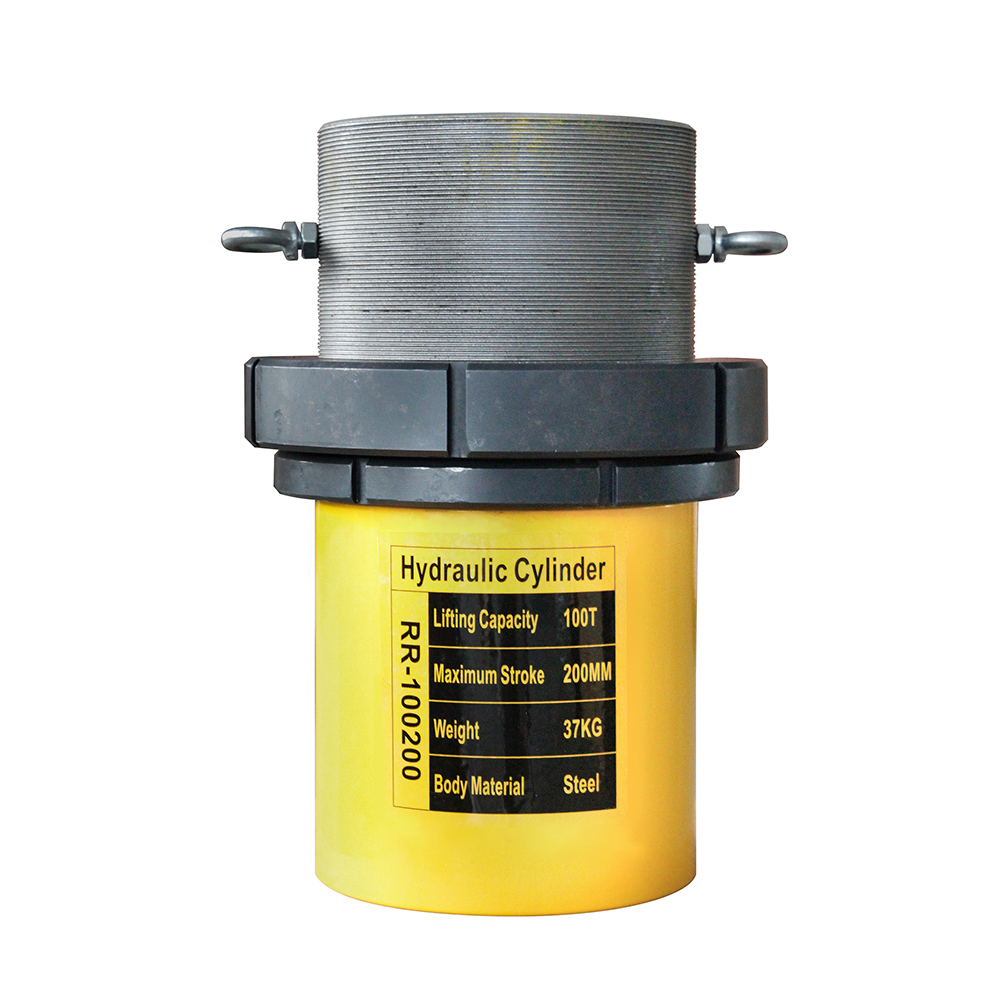

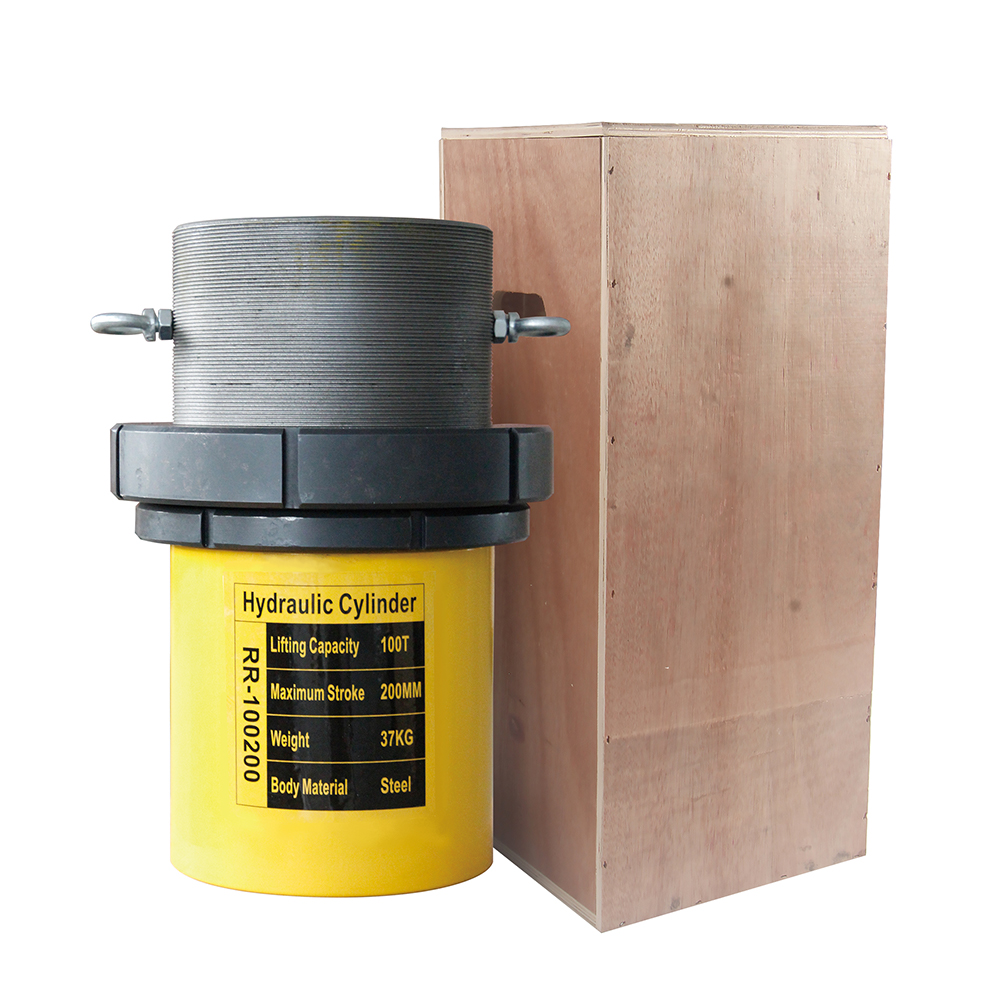

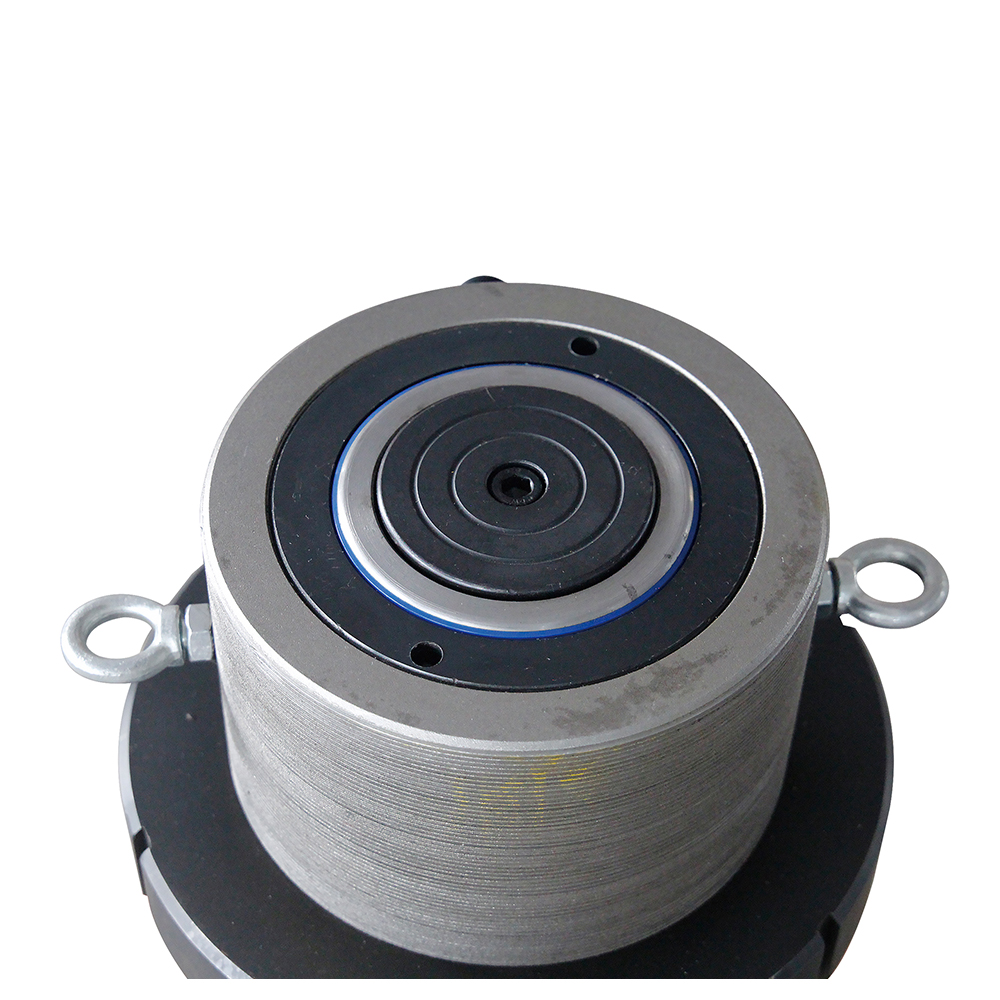

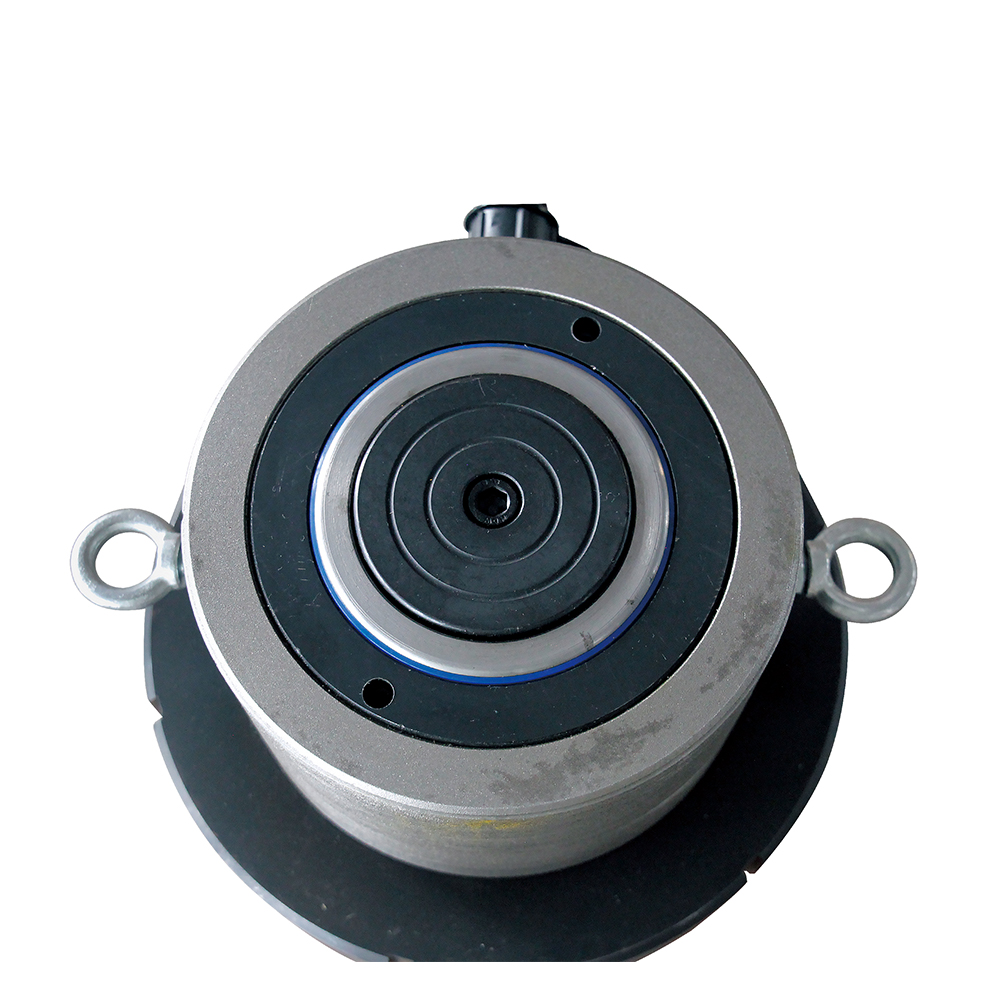

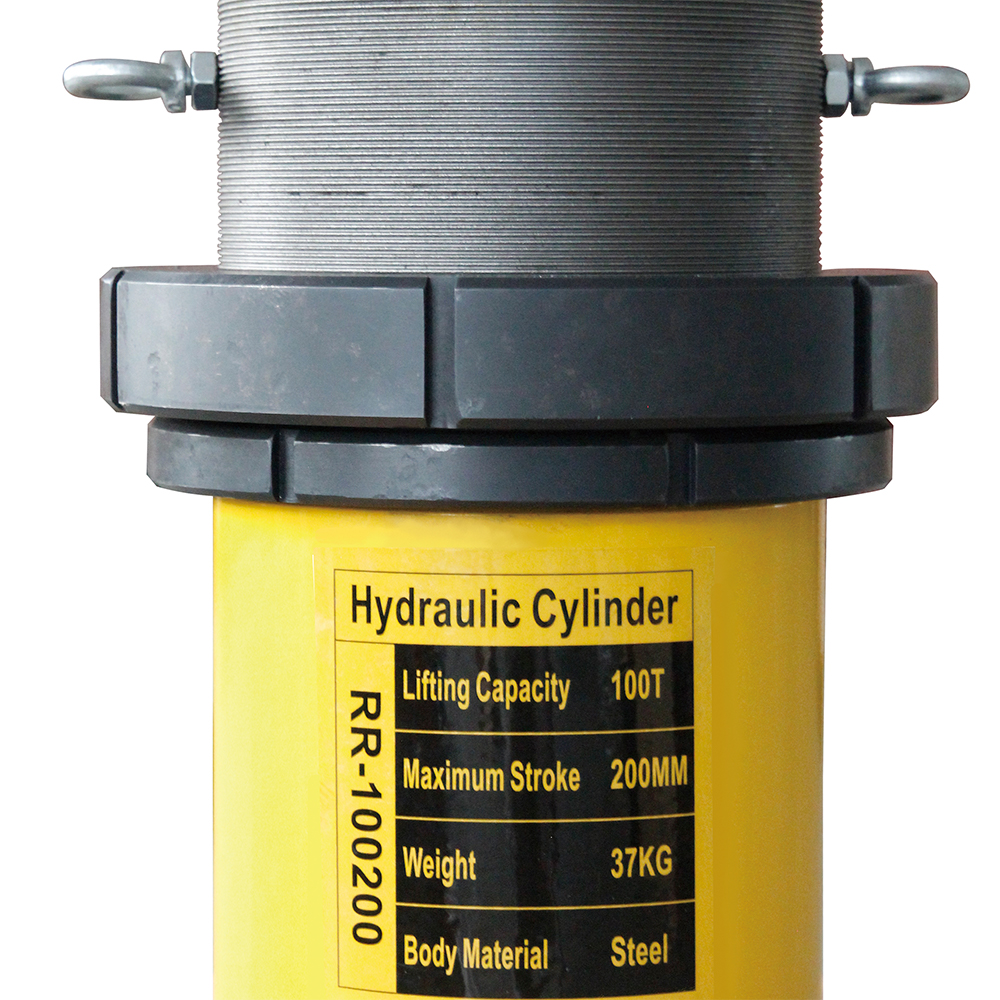

100 Ton — Potencia máxima en el rango. Capacidad nominal 100T, carrera 200 mm, altura cerrada 350 mm. Diámetro interior 130 mm, diámetro exterior 179 mm, peso 37 kg. Tamaño de hilo M120×2.0. El anillo de tope incorporado evita la sobreextensión del pistón. El sistema de rodamientos compuestos minimiza el contacto metal con metal. Resorte de retorno de alta resistencia para una retracción rápida. Para proyectos donde la carga es grande, la duración es larga y el fracaso no es una opción.

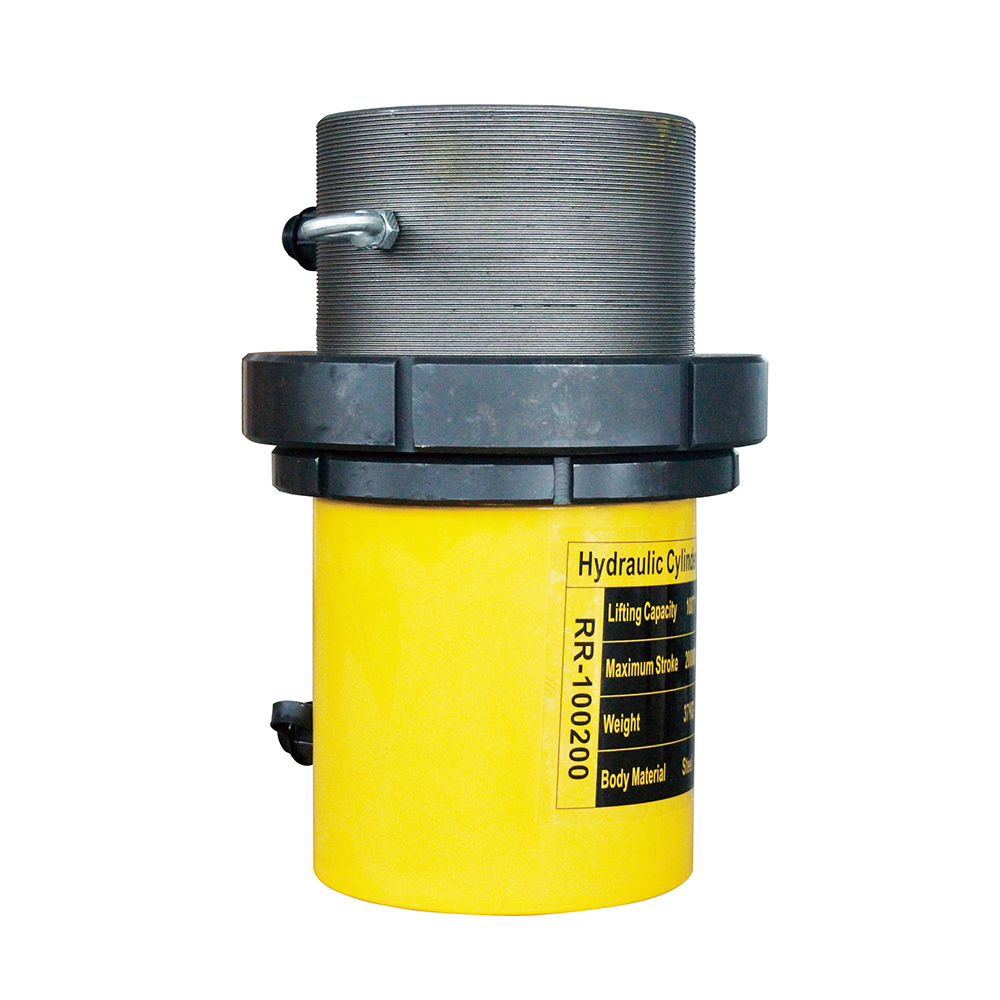

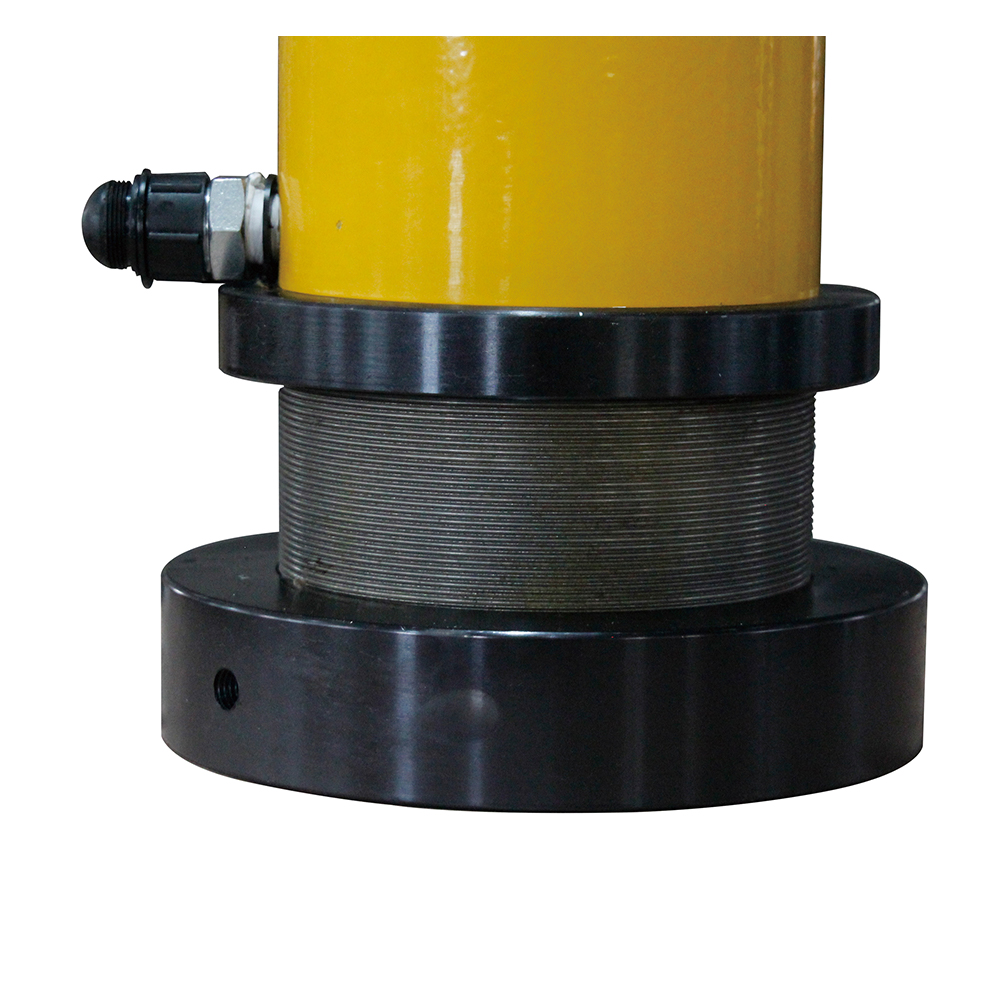

La contratuerca es la característica que cambia para qué se puede utilizar este cilindro.

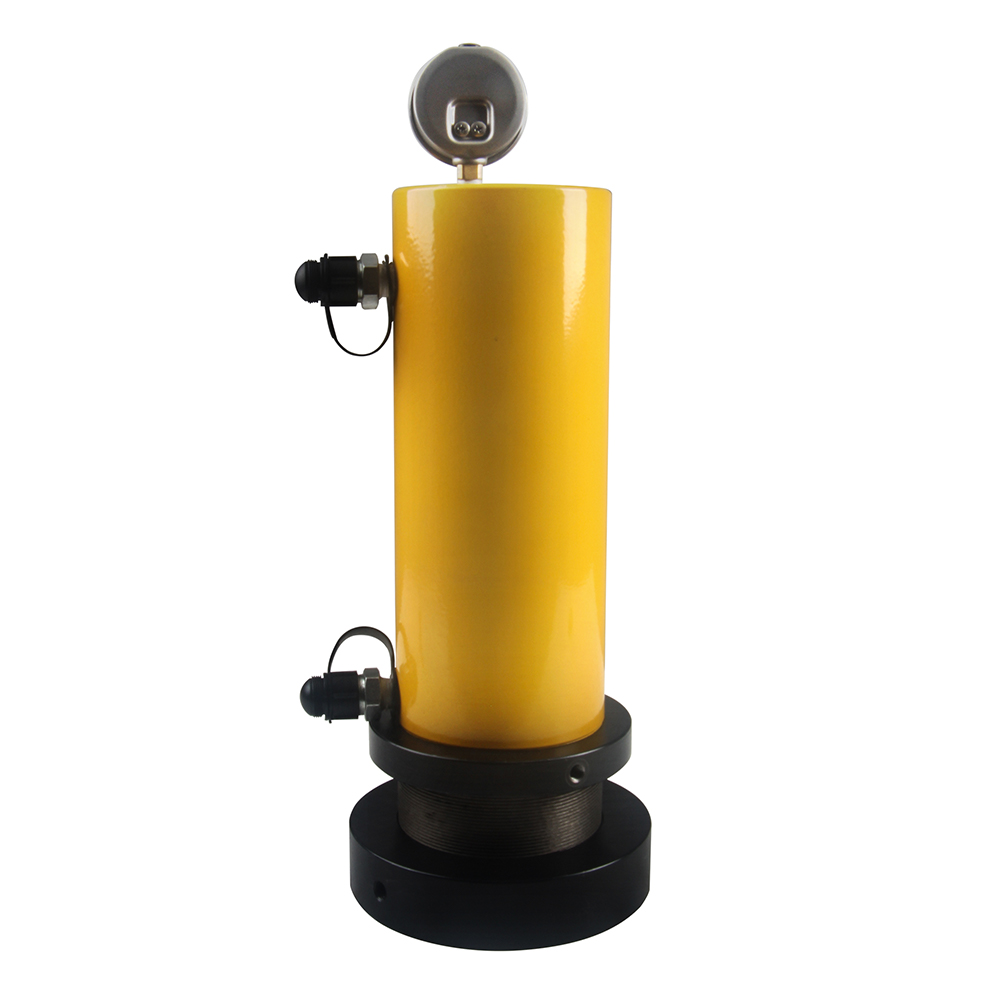

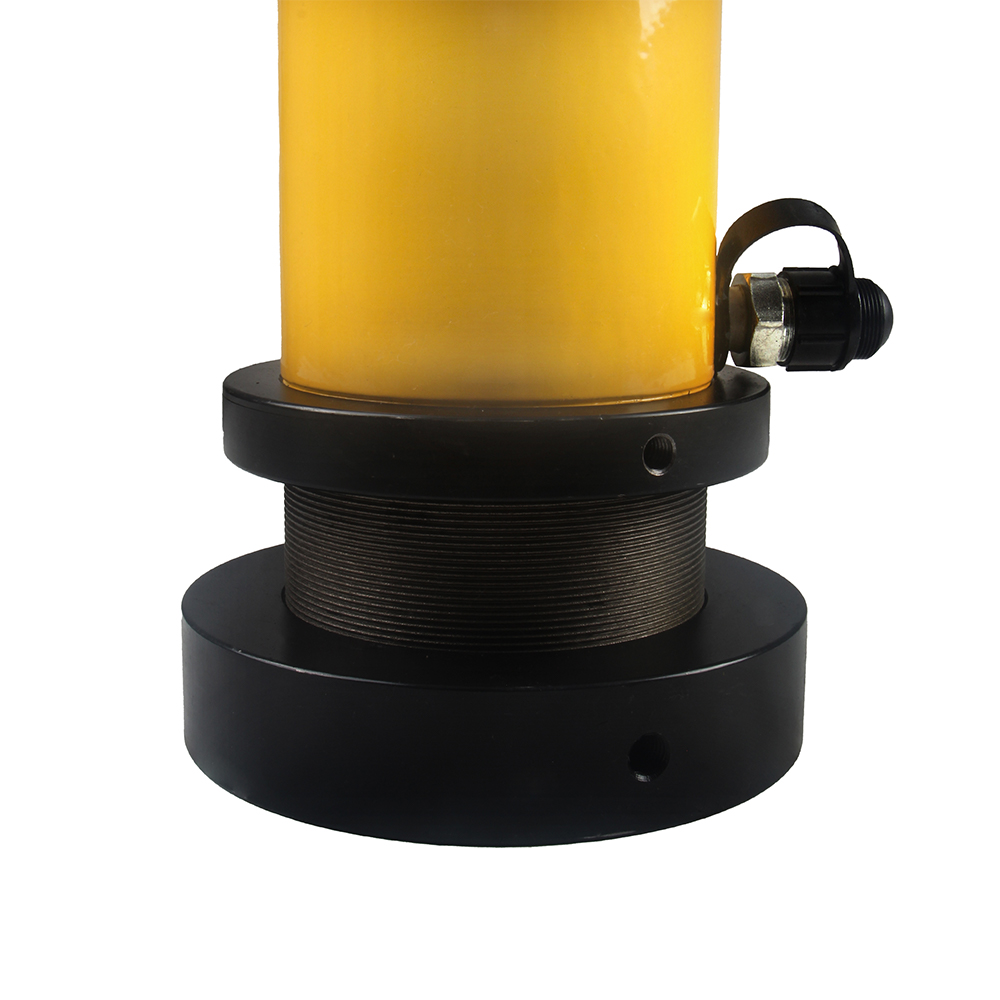

Un cilindro hidráulico estándar mantiene su posición manteniendo la presión de la bomba. En el momento en que la presión de la bomba cae — debido a una fuga lenta, un problema con la válvula o simplemente durante la noche — la carga cae con ella. La contratuerca mecánica de los modelos 66T y 100T elimina por completo esta dependencia. Después de levantarla a la posición objetivo, enrosque la tuerca de seguridad hasta la superficie de contacto. La carga ahora está soportada mecánicamente. La presión hidráulica se puede liberar por completo. La carga permanece exactamente donde la colocas, durante el tiempo que la necesites allí.
Para el reemplazo de cojinetes de puentes, el levantamiento estructural durante la construcción y cualquier aplicación en la que una carga deba mantenerse de manera segura durante períodos prolongados, esta no es una característica conveniente. Es un requisito.
La doble acción significa que ambas direcciones están bajo control.
Los cilindros de acción simple se extienden bajo energía hidráulica y se retraen por resorte o gravedad. Esto está bien para un levantamiento simple. Pero cuando es necesario volver a colocar un componente en su posición, aplicar una fuerza controlada hacia abajo o gestionar una carga que necesita moverse en ambas direcciones con precisión, la acción simple no es la herramienta adecuada.
El sistema hidráulico de doble circuito impulsa la extensión y la retracción con igual autoridad hidráulica. Controlas ambas direcciones con la bomba — con precisión, repetidamente, con toda la fuerza nominal en cualquier dirección.
Construido para las condiciones que realmente crea la industria pesada.

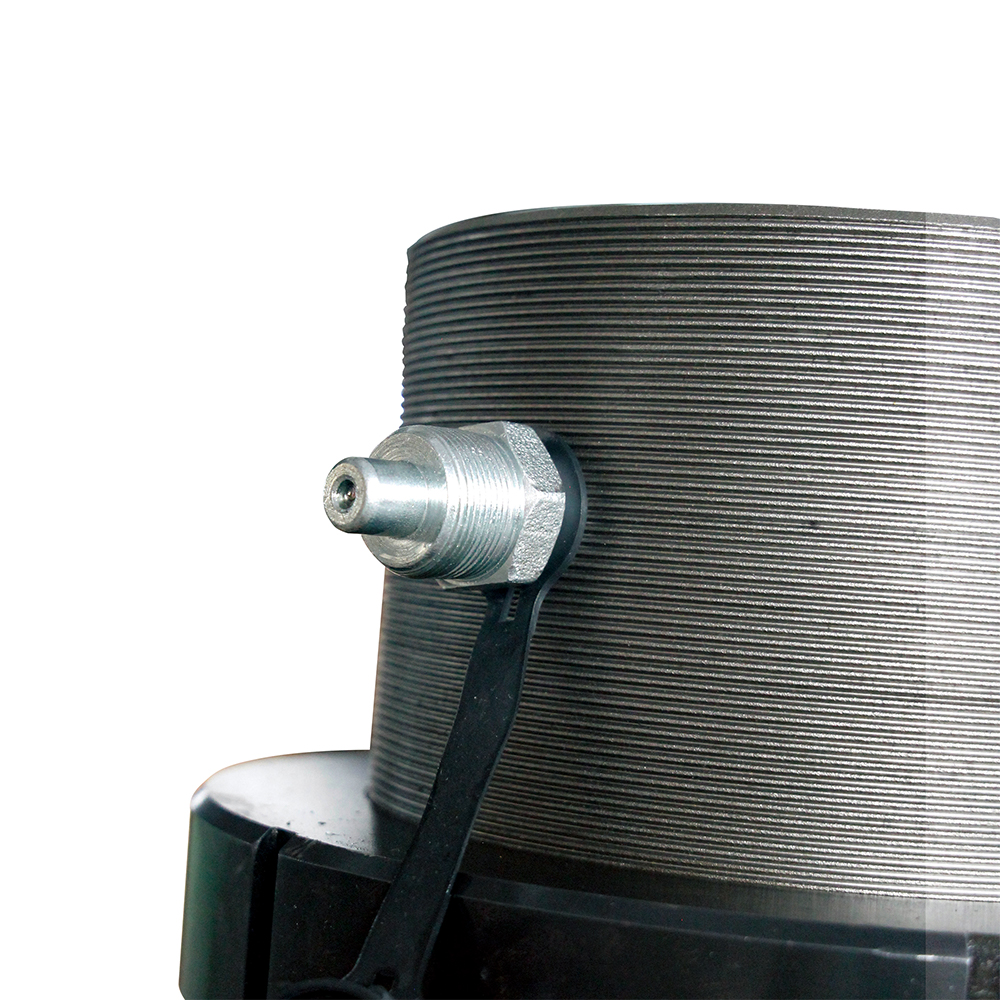

El anillo antipolvo en todos los modelos mantiene la contaminación fuera del orificio del cilindro durante el funcionamiento — particularmente importante en sitios de trabajo donde el cilindro está cerca de trabajos de corte, rectificado u concreto. El conector rápido de doble bucle con cubierta antipolvo mantiene una conexión hidráulica limpia y segura. La superficie lisa mecanizada con precisión resiste el desgaste y la corrosión durante una vida útil prolongada. La carrocería de acero del modelo 100T está reforzada para soportar las cargas estructurales que conlleva el levantamiento pesado de larga duración sin deformaciones.
Rendimiento de amortiguación que mantiene estable la sustentación.
El sistema de amortiguación superior absorbe las vibraciones y las cargas de choque durante el funcionamiento, manteniendo la extensión del cilindro suave y controlada incluso cuando la carga no está perfectamente centrada o cuando fuerzas externas —vibración de la maquinaria, viento, equipo adyacente— actúan sobre la estructura que se está levantando. La amortiguación estable es la diferencia entre una elevación controlada y una impredecible que se siente en la práctica.
Bomba no incluida. Elija según su carga.
Para aplicaciones de 50T con frecuencia de ciclo moderada, es viable una bomba manual de doble circuito. Para 66T y 100T, o cualquier operación sostenida de alto ciclo, una bomba hidráulica eléctrica de doble circuito es la opción correcta. El cilindro requiere una bomba de doble circuito para utilizar la capacidad bidireccional — una bomba de circuito único solo impulsará la extensión. Asegúrese de que la presión de salida nominal de la bomba seleccionada coincida con la presión de trabajo del cilindro antes de conectarla.
Opere siempre sobre una superficie firme, estable y nivelada. Nunca lo use sobre suelo, arena o terreno deformable bajo carga.
Tonelaje: 50T/66T/100T | Carrera: 200 mm | Acción: Doble efecto | Cerradura: Tuerca mecánica (66T y 100T) | Interfaz: NPT 3/8" / ZG 3/8" Macho | Cuerpo: Acero | Devolución: Resorte | Aplicación: Construcción naval, ingeniería de puentes, construcción, fábrica, mantenimiento de energía
